آیس بانک چیست؟نحوه کار آیس بانک
آذر
آیس بانک چیست؟ آیس بانک یا بانک یخ، سیستمی است که با ذخیره انرژی سرمایی در قالب یخ، امکان تأمین سرمایش مورد نیاز در زمان‌های پیک مصرف را فراهم می‌کند. این فناوری که به عنوان ذخیره سازی حرارتی یخ (Ice Thermal Storage یا ITS) نیز شناخته می‌شود، با کاهش فشار بر شبکه برق و بهبود راندمان سیستم‌های سرمایشی، به عنوان یک راهکار هوشمند و اقتصادی در صنعت تاسیسات شناخته می‌شود.
تاریخچه‌ای مختصر
اگرچه مفهوم ذخیره سرمایشی در قالب یخ به سالیان دور برمی‌گردد، اما توسعه و کاربرد گسترده این سیستم در دهه‌های اخیر و با پیشرفت فناوری‌های مرتبط با تبرید صورت گرفته است. امروزه،ITS در صنایع مختلفی از جمله گاوداری صنعتی، صنایع غذایی، دارویی، شیمیایی و ساختمان‌های بزرگ تجاری مورد استفاده قرار می‌گیرد.
لیست مطالب
تعریف فنی آیس بانک
به زبان ساده، آیس بانک یک مخزن عایق‌بندی شده است که در آن آب به یخ تبدیل می‌شود. در زمان نیاز به سرمایش، این یخ ذوب شده و آب سرد تولید شده به سیستم سرمایشی تزریق می‌شود. این فرآیند باعث کاهش بارگذاری روی کمپرسور چیلر و در نتیجه کاهش مصرف انرژی می‌شود.
مزایای استفاده از بانک یخ
کاهش هزینه‌های انرژی: با تولید یخ در ساعات کم باری که تعرفه برق پایین‌تر است و استفاده از آن در ساعات پیک، هزینه‌های انرژی به طور قابل توجهی کاهش می‌یابد.
پایداری دمایی: سیستم ITS به دلیل ظرفیت بالای ذخیره انرژی سرمایی، می‌تواند نوسانات دمایی را کاهش داده و دمای محیط را به صورت پایدار حفظ کند.
بهبود راندمان سیستم: با کاهش بارگذاری روی کمپرسور چیلر، طول عمر تجهیزات افزایش یافته و راندمان کلی سیستم بهبود می‌یابد.
کاهش پیک بار: استفاده از سیستم ITS باعث کاهش پیک بار در شبکه برق می‌شود که برای شبکه‌های برق رسانی بسیار مفید است.
بانک یخ به عنوان یک فناوری نوین و کارآمد، در آینده‌ای نزدیک نقش مهمی در صنعت تاسیسات ایفا خواهد کرد. با توجه به مزایای متعدد آن، استفاده از بانک یخ به عنوان یک راهکار بهینه برای تأمین سرمایش در ساختمان‌ها و صنایع مختلف توصیه می‌شود.
اجزای آیس بانک و نقش هر یک در عملکرد سیستم
بانک یخ، سیستمی ساده و در عین حال کارآمد است که از اجزای مختلفی تشکیل شده است. شناخت دقیق این اجزا و نقش هر یک در عملکرد سیستم، برای درک بهتر نحوه کارکرد سیستم ITS و بهره‌برداری بهینه از آن ضروری است. در این مقاله، به بررسی دقیق اجزای اصلی بانک یخ و نقش هر یک در سیستم پرداخته خواهد شد.
اجزای اصلی بانک یخ
- مخزن ذخیره یخ: این مخزن جزء اصلی سیستم ITS محسوب می‌شود. آب در این مخزن به کمک شبکه کویل‌ها، سرد شده و به یخ تبدیل می‌شود. مخزن باید به خوبی عایق‌بندی شود تا از اتلاف سرما جلوگیری کند.

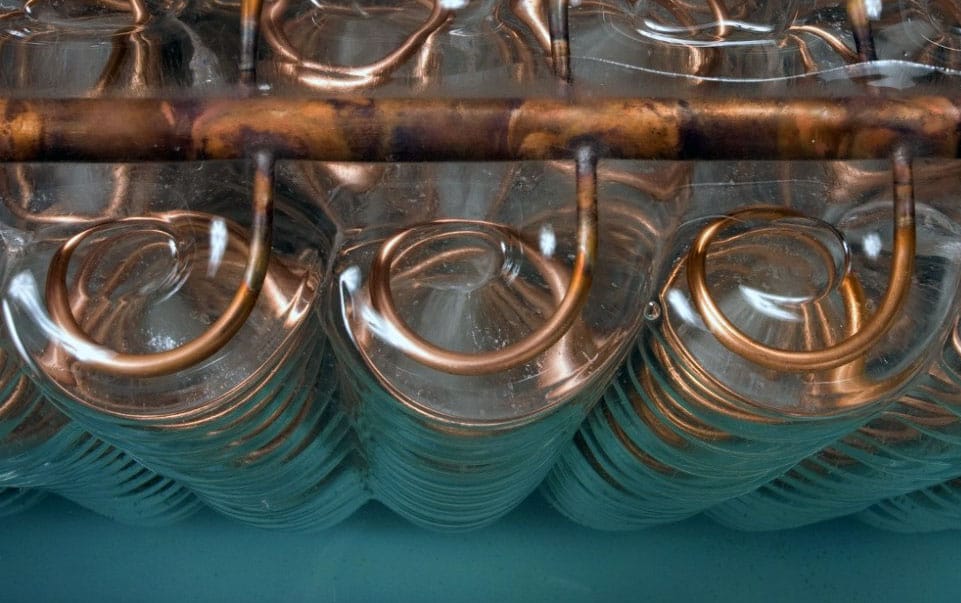

- کویل‌های: این کویل‌ها معمولاً از جنس لوله‌های مسی یا استیل ساخته شده و درون مخزن قرار می‌گیرند. مبرد در داخل این لوله‌ها جریان یافته و با جذب گرمای آب، باعث انجماد آن می‌شود.
- پمپ‌های گردش آب: این پمپ‌ها وظیفه گردش آب در سیستم را بر عهده دارند. آب گرم از سیستم سرمایشی به مخزن بانک یخ هدایت شده و پس از سرد شدن، مجدداً به سیستم باز می‌گردد.
- سیستم کنترل: این سیستم وظیفه کنترل تمامی فرایندهای بانک یخ را بر عهده دارد. از جمله وظایف سیستم کنترل می‌توان به کنترل دمای آب، زمان تولید یخ، میزان جریان مبرد و… اشاره کرد.
- عایق‌بندی: عایق‌بندی مناسب مخزن و لوله‌ها از اهمیت بسیار بالایی برخوردار است. عایق‌بندی باعث کاهش اتلاف سرما و افزایش راندمان سیستم می‌شود.
نقش هر جزء در عملکرد بانک یخ
- مخزن: همانطور که گفته شد، مخزن محل ذخیره یخ است. حجم و شکل مخزن بر اساس ظرفیت مورد نیاز بانک یخ تعیین می‌شود.
- کویل‌ها: کویل‌ها نقش اصلی را در فرایند تولید یخ ایفا می‌کنند. با تبخیر مبرد در داخل کویل‌ها، گرمای نهان تبخیر گرفته شده و باعث سرد شدن آب و تبدیل آن به یخ می‌شود.
- پمپ‌ها: پمپ‌ها با ایجاد جریان آب، باعث انتقال حرارت از آب گرم به کویل‌ها و در نتیجه تولید یخ می‌شوند.
- سیستم کنترل: سیستم کنترل با نظارت بر پارامترهای مختلف سیستم، عملکرد بهینه بانک یخ را تضمین می‌کند.
- عایق‌بندی: عایق‌بندی از اتلاف انرژی جلوگیری کرده و باعث کاهش هزینه‌های عملیاتی می‌شود.
مواد مورد استفاده در ساخت اجزای بانک یخ
- مخزن: مخازن سیستم ITS معمولاً از جنس فولاد ضد زنگ، فایبرگلاس و ورق گالوانیزه ساخته می‌شوند.
- کویل‌ها: کویل‌ها اغلب از جنس مس یا استیل ساخته می‌شوند.
- عایق: برای عایق‌بندی مخزن و لوله‌ها از عایق‌های پلیمری یا فوم استفاده می‌شود.
هر یک از اجزای بانک یخ نقش مهمی در عملکرد سیستم ایفا می‌کنند. تعامل صحیح این اجزا با یکدیگر، باعث عملکرد بهینه بانک یخ و کاهش هزینه‌های انرژی می‌شود. انتخاب مواد مناسب برای ساخت اجزا و طراحی مناسب سیستم کنترل، از جمله عواملی هستند که بر عملکرد بانک یخ تأثیرگذارند.
بانک یخ چگونه کار می‌کند؟
بانک یخ، به عنوان یک سیستم ذخیره انرژی سرمایی، به صورت ساده عمل می‌کند. در این سیستم، در ساعات کم بار یا شب‌ها که هزینه برق کمتر است، آب درون مخزنی بزرگ به یخ تبدیل می‌شود. سپس در ساعات پیک مصرف یا روزهای گرم، این یخ ذوب شده و آب سرد تولید شده برای تأمین سرمایش مورد نیاز سیستم تهویه مطبوع یا فرآیندهای صنعتی استفاده می‌شود.
چرخه تولید یخ
- تخلیه بار سرمایی: در ساعات کم بار، چیلر شروع به کار کرده و آب را خنک می‌کند.
- انتقال آب سرد به مخزن: آب سرد تولید شده توسط چیلر به مخزن بانک یخ پمپ می‌شود.
- تولید یخ: کویل‌های تبخیر درون مخزن، با جذب گرمای آب، باعث انجماد آن و تولید یخ می‌شوند.
- تکرار چرخه: این فرآیند تا زمانی که مخزن به طور کامل از یخ پر شود، تکرار می‌شود.
چرخه مصرف یخ
- شروع بار سرمایی: در ساعات پیک مصرف، چیلر خاموش شده و پمپ آب شروع به گردش می‌کند.
- ذوب یخ: آب گرم برگشتی از سیستم سرمایشی، باعث ذوب شدن یخ‌های اطراف کویل‌ها می‌شود.
- تامین سرمایش: آب سرد حاصل از ذوب یخ، وارد سیستم سرمایشی شده و برای تأمین سرمایش مورد نیاز استفاده می‌شود.
- تکرار چرخه: این فرآیند تا زمانی که تمام یخ‌های داخل مخزن ذوب شوند، ادامه می‌یابد.
کنترل سیستم
سیستم کنترل بانک یخ، وظیفه تنظیم تمامی فرایندهای تولید و مصرف یخ را بر عهده دارد. این سیستم به صورت خودکار، بر اساس پارامترهایی مانند دمای آب، دمای محیط، زمان و …، عملکرد سیستم را کنترل می‌کند. برخی از مهم‌ترین وظایف سیستم کنترل عبارتند از:
- کنترل دمای آب: حفظ دمای آب در محدوده مشخص شده
- کنترل زمان تولید یخ: تعیین زمان شروع و پایان تولید یخ
- کنترل میزان جریان آب: تنظیم میزان آب ورودی و خروجی از مخزن
- کنترل عملکرد چیلر: روشن و خاموش کردن چیلر بر اساس نیاز سیستم
- کنترل عملکرد پمپ‌ها: کنترل سرعت و جهت جریان آب در سیستم
بانک یخ با ذخیره انرژی سرمایی در قالب یخ و استفاده از آن در زمان‌های پیک مصرف، به کاهش هزینه‌های انرژی، افزایش راندمان سیستم‌های سرمایشی و کاهش بار شبکه برق کمک می‌کند. این سیستم به صورت خودکار و با استفاده از سیستم کنترل، فرآیند تولید و مصرف یخ را مدیریت می‌کند. با انتخاب مناسب ظرفیت بانک یخ و تنظیم دقیق پارامترهای سیستم کنترل، می‌توان به بهترین عملکرد و بازدهی از این سیستم دست یافت.
به طور خلاصه، بانک یخ یک سیستم هوشمند است که با ذخیره سرمای تولید شده در زمان‌های کم بار، امکان تأمین سرمایش مورد نیاز در زمان‌های پیک مصرف را فراهم می‌کند.
انواع آیس بانک و مزایای هر کدام
بانک یخ‌ها، همانطور که پیش‌تر بررسی کردیم، سیستم‌هایی هستند که با ذخیره انرژی سرمایی در قالب یخ، امکان تأمین سرمایش مورد نیاز در زمان‌های پیک مصرف را فراهم می‌کنند. اما بانک یخ‌ها در انواع مختلفی طراحی و تولید می‌شوند که هر کدام دارای ویژگی‌ها و مزایای خاص خود هستند. در این مقاله، به بررسی انواع مختلف بانک یخ بر اساس روش تولید یخ، نوع مبرد و ظرفیت ذخیره پرداخته و مزایا و معایب هر نوع را مورد بررسی قرار می‌دهیم.
انواع بانک یخ بر اساس روش تولید یخ
- بانک یخ با سیستم ذوب خارجی (External melt system): در این نوع بانک یخ، یخ درون مخزن ذوب شده و آب سرد تولید شده به سیستم سرمایشی تزریق می‌شود. این روش به دلیل سادگی و هزینه کمتر، متداول‌تر است.
- بانک یخ با سیستم ذوب داخلی (Internal melt system): در این نوع، کویل‌های مستقیماً درون مخزن یخ قرار دارند و آب سرد تولید شده به صورت مستقیم به سیستم سرمایشی تزریق می‌شود. این روش باعث افزایش راندمان سیستم می‌شود اما هزینه ساخت آن بالاتر است.
انواع بانک یخ بر اساس نوع مبرد
- بانک یخ آمونیاکی: از آمونیاک به عنوان مبرد استفاده می‌شود. این نوع بانک یخ دارای ظرفیت سرمایی بالا و راندمان خوبی است اما به دلیل خطرناک بودن آمونیاک، نیاز به رعایت نکات ایمنی بیشتری دارد.
- بانک یخ فریونی: از گازهای فریون به عنوان مبرد استفاده می‌شود. این نوع بانک یخ دارای راندمان بالا و ایمنی بیشتری نسبت به نوع آمونیاکی است اما هزینه اولیه آن بیشتر است.
انواع بانک یخ بر اساس ظرفیت ذخیره
- بانک یخ با ظرفیت ذخیره کم: این نوع بانک یخ برای مصارف خانگی یا واحدهای کوچک تجاری مناسب است.
- بانک یخ با ظرفیت ذخیره متوسط: برای ساختمان‌های اداری، هتل‌ها و مراکز خرید مناسب است.
- بانک یخ با ظرفیت ذخیره بالا: برای صنایع بزرگ و کارخانه‌ها مناسب است.
مزایای هر نوع بانک یخ
- بانک یخ با سیستم ذوب خارجی: هزینه ساخت کمتر، سادگی تعمیر و نگهداری
- بانک یخ با سیستم ذوب داخلی: راندمان بالاتر، کنترل دقیق‌تر دمای آب
- بانک یخ آمونیاکی: ظرفیت سرمایی بالا، راندمان خوب
- بانک یخ فریونی: ایمنی بالا، تنوع در ظرفیت‌ها
- بانک یخ با ظرفیت ذخیره کم: هزینه اولیه کمتر، مناسب برای مصارف کوچک
- بانک یخ با ظرفیت ذخیره بالا: قابلیت تأمین سرمایش برای بارهای بزرگ
انتخاب نوع مناسب بانک یخ
انتخاب نوع مناسب بانک یخ به عوامل مختلفی از جمله:
- ظرفیت سرمایشی مورد نیاز: بر اساس میزان باری که بانک یخ باید تحمل کند.
- هزینه اولیه و عملیاتی: با توجه به بودجه و هزینه‌های جاری.
- نوع ساختمان یا صنعت: با توجه به شرایط محیطی و نوع کاربرد.
- محدودیت‌های فضایی: با توجه به فضای موجود برای نصب بانک یخ.
- مقررات ایمنی: با توجه به نوع مبرد مورد استفاده.
- طول عمر مورد انتظار: با توجه به شرایط کاری و نگهداری.
انتخاب نوع بانک یخ، تصمیم مهمی است که بر اساس نیازهای خاص هر پروژه باید اتخاذ شود. با توجه به تنوع انواع بانک یخ و مزایا و معایب هر کدام، مشاوره با متخصصین این حوزه، برای انتخاب بهترین گزینه بسیار توصیه می‌شود.
عوامل دیگری نیز در انتخاب نوع بانک یخ موثر هستند که بهتر است با یک متخصص در این زمینه مشورت شود.
بانک یخ ذوب داخل
بانک یخ ذوب خارج
مقایسه بانک یخ با سایر سیستم‌های برودتی
برای انتخاب بهترین سیستم سرمایشی، مقایسه بانک یخ با سایر سیستم‌ها ضروری است. دو سیستم رایج که معمولاً با بانک یخ مقایسه می‌شوند، چیلرهای تراکمی و چیلرهای جذبی هستند.
مقایسه با چیلرهای تراکمی:
- مزایای بانک یخ: کاهش هزینه‌های انرژی، پایداری دمایی، عمر طولانی‌تر تجهیزات.
- مزایای چیلرهای تراکمی: راندمان بالا، کنترل دقیق دما، تنوع مدل.
- معایب بانک یخ: هزینه اولیه بالاتر، نیاز به فضای بیشتر.
- معایب چیلرهای تراکمی: مصرف انرژی بالا در ساعات پیک، نوسانات دمایی بیشتر.
- هزینه‌ها: هزینه اولیه بانک یخ بیشتر از چیلرهای تراکمی است اما هزینه‌های عملیاتی آن کمتر است.
- کاربردها: بانک یخ برای ساختمان‌های بزرگ، صنایع و مراکزی که دارای نوسانات بالای بار سرمایشی هستند، مناسب‌تر است. چیلرهای تراکمی برای ساختمان‌های کوچک و متوسط مناسب‌تر هستند.
مقایسه با چیلرهای جذبی:
- مزایای بانک یخ: کاهش هزینه‌های انرژی، پایداری دمایی، امکان استفاده از انرژی‌های تجدیدپذیر.
- مزایای چیلرهای جذبی: راندمان بالا در دماهای پایین، امکان استفاده از منابع حرارتی مختلف.
- معایب بانک یخ: هزینه اولیه بالاتر، نیاز به فضای بیشتر.
- معایب چیلرهای جذبی: هزینه‌های عملیاتی بالاتر، حساسیت به کیفیت آب.
- هزینه‌ها: هزینه اولیه بانک یخ بیشتر از چیلرهای جذبی است اما هزینه‌های عملیاتی آن در درازمدت کمتر است.
- کاربردها: بانک یخ برای ساختمان‌های بزرگ، صنایع و مراکزی که دارای نوسانات بالای بار سرمایشی هستند، مناسب‌تر است. چیلرهای جذبی برای مناطقی که دسترسی به منابع حرارتی ارزان قیمت وجود دارد، مناسب‌تر هستند.
جدول مقایسه:
| ویژگی | بانک یخ | چیلر تراکمی | چیلر جذبی |
| هزینه اولیه | بالا | متوسط | متوسط |
| هزینه عملیاتی | پایین | بالا | متوسط |
| راندمان | خوب | بالا | متوسط |
| پایداری دمایی | بالا | متوسط | متوسط |
| ظرفیت | بالا | بالا | متوسط |
| کاربرد | ساختمان‌های بزرگ، صنایع | ساختمان‌های کوچک و متوسط | صنایع با دسترسی به منابع حرارتی |
انتخاب بین بانک یخ، چیلر تراکمی و چیلر جذبی به عوامل مختلفی مانند بودجه، اندازه ساختمان، نوع کاربرد و شرایط آب و هوایی بستگی دارد. برای انتخاب بهترین گزینه، بهتر است با یک متخصص در این زمینه مشورت کنید.
