برج خنک کننده

Cooling Tower

برج خنک کننده

برج خنک‌کننده یکی از اجزای کلیدی در فرآیند های برودتی و سیستم‌ های حرارتی به‌ شمار می‌ رود که وظیفه آن، دفع حرارت اضافی حاصل از سیکل‌ های صنعتی و تأسیسات تهویه مطبوع مرکزی است. این دستگاه با انتقال حرارت تولید شده به محیط اطراف، نقش مؤثری در حفظ تعادل دمایی سیستم‌ های تولیدی و خدماتی ایفا می‌ کند.

کاربرد اصلی برج‌ های خنک‌ کننده در واحد های صنعتی مانند نیروگاه‌ ها، صنایع فولاد، پتروشیمی و همچنین در سیستم‌ های تهویه مطبوع مرکزی مجتمع‌ های مسکونی، اداری و تجاری مشاهده می‌ شود. در ادامه، به بررسی مشخصات فنی، ساختار و مزایای استفاده از کولینگ تاور های تولیدی گروه صنعتی رادفر خواهیم پرداخت.

با ما در تماس باشید!

آیا به اطلاعات بیشتری نیاز دارید؟
می توانید با کارشناسان ما تماس بگیرید.

تماس با ما تماس با ما واتساپ واتساپ

برج خنک کننده چگونه کار می کند؟

مبنای اصلی فرآیند خنک‌ سازی در برج‌ های خنک‌ کننده، انتقال حرارت از آب داغ ورودی به برج از طریق تبخیر بخشی از آن است. به این صورت که در اثر تماس آب با جریان هوا مقداری از آب در گردش تبخیر شده و در نتیجه، دمای آب باقی‌ مانده کاهش پیدا می کند. به بیان دیگر، انرژی گرمایی موجود در آب داغ از طریق تبخیر به هوای عبوری منتقل می‌ شود و در پی آن، دمای مرطوب هوا و گرمای نهان آن به‌ طور قابل‌ توجهی افزایش می‌ یابد.

برج خنک کننده

مزایای برج های خنک کننده رادفر در مقایسه با سایر برج ها



برج خنک کننده

کاربرد برج خنک کننده

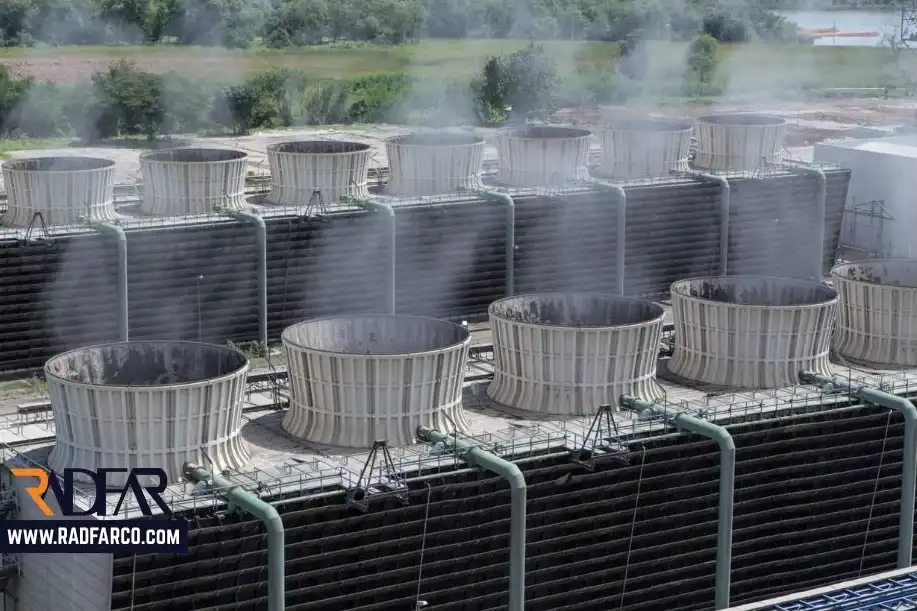

کارخانه‌ های قند، صنایع تولید رب، کارگاه‌ های تزریق پلاستیک، شرکت‌ های فولاد و نیروگاه‌ ها از جمله مهم‌ ترین مصرف‌ کنندگان برج‌ های خنک‌ کننده به شمار می‌ روند. امروزه این تجهیزات عمدتاً در فضای باز و محیط‌ های بیرونی نصب می‌ شوند. در این سیستم‌ ها، با استفاده از جریان هوای آزاد و ایجاد فرآیند تبخیر نسبی، کاهش دمای آب به‌صورت مؤثر انجام می‌ شود.

در برخی کاربرد ها، به‌ ویژه زمانی که نیاز به ذخیره انرژی سرمایشی در ساعات غیر پیک وجود دارد، از سامانه‌ های آیس بانک در کنار برج خنک‌ کننده بهره‌ برداری می‌ شود تا ضمن ارتقاء راندمان سیستم، پاسخ‌ گویی به نیاز سرمایشی در بازه‌ های زمانی مختلف با پایداری بیشتری صورت گیرد.

انواع برج خنک کننده

برج‌ های خنک‌ کننده به‌ طور کلی در دو نوع مدار باز و مدار بسته طبقه‌ بندی می‌ شوند. تفاوت بنیادین این دو مدل در نحوه انتقال حرارت و میزان تماس جریان آب با هوا نهفته است. در سیستم‌ های مدار باز، آب به‌ صورت مستقیم با هوای محیط در تماس قرار گرفته و بخشی از آن تبخیر می‌ شود، در حالی‌ که در برج‌ های مدار بسته، فرآیند خنک‌ سازی از طریق کویل و بدون تماس مستقیم آب با هوا انجام می‌ شود. در ادامه به تشریح دقیق‌ تر ویژگی‌ ها و کاربرد های هر یک از این ساختار ها پرداخته خواهد شد.

برج خنک کننده

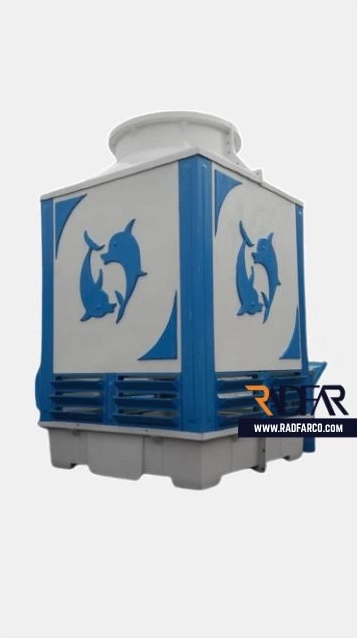

برج خنک کننده مدار باز

در برج خنک‌ کننده مدار باز، سیال گرم که نیاز به کاهش دما دارد، توسط پمپ به قسمت فوقانی تجهیز منتقل شده و از آنجا به درون سازه هدایت می‌ شود. در این مرحله، افشانک‌ ها وظیفه پخش منظم و یکنواخت آب را بر روی سطوح انتقال حرارت بر عهده دارند، به‌ گونه‌ ای که جریان آب به‌ صورت لایه‌ ای نازک از روی این سطوح عبور کرده و بدین ترتیب مساحت تماس مؤثر میان آب و هوا افزایش پیدا می کند.

همزمان با این فرآیند، سامانه فن، جریان هوای تازه را به درون برج مکش کرده و از میان سطوح انتقال حرارت عبور می‌ دهد. فرآیند خنک‌ سازی از دو مکانیزم اصلی تبعیت می‌ کند: بخشی از گرمای سیال از طریق انتقال حرارت ناشی از تماس مستقیم با هوای خنک‌ تر دفع می‌ شود، اما بخش عمده آن از طریق تبخیر نسبی آب و انتقال گرمای نهان صورت می‌ پذیرد. این پدیده باعث می‌ شود دمای نهایی آب تا نزدیکی دمای تر محیط کاهش یابد، که معمولاً پایین‌تر از دمای واقعی هواست.

در پایان، آب خنک‌ شده به ناحیه پایین برج هدایت شده و در مخزن جمع‌ آوری ذخیره می‌ شود تا مجدداً وارد چرخه بهره‌ برداری شود. همچنین، هوای مرطوب و اشباع‌ شده از بخار آب از بخش فوقانی برج خارج می‌ شود، در حالی‌ که صفحات مانع پاشش مانع از همراه شدن ذرات آب با جریان خروجی هوا می‌ شوند.

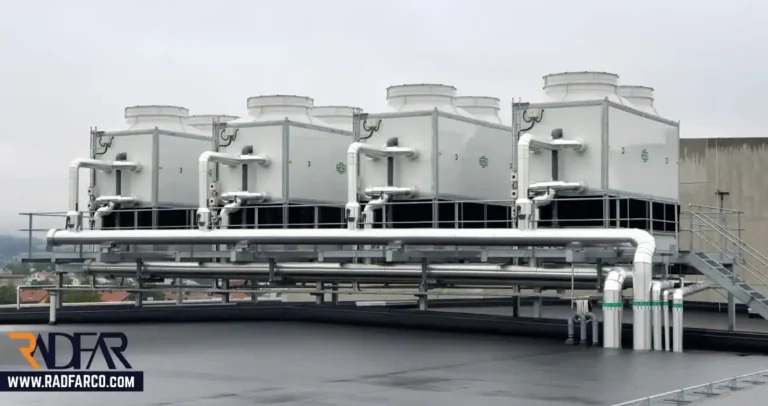

برج خنک کننده مدار بسته

در برج‌ های خنک‌ کننده مدار بسته، به منظور جلوگیری از تماس مستقیم جریان هوا با سیال در گردش داخل کویل‌ ها، فرآیند کاهش دما از طریق پاشش آب بر سطح کویل‌ ها صورت می‌ گیرد. در این سامانه، آب ذخیره‌ شده در تشتک پس از پمپاژ به بخش فوقانی دستگاه، توسط افشانک‌ هایی بر روی کویل‌ های حاوی سیال توزیع می‌ شود.

در این فرآیند، بخشی از انتقال حرارت به‌ صورت غیر مستقیم و از طریق تبادل انرژی بین هوای تازه ورودی و سیالات داغ نظیر آب، روغن یا دیگر سیالات صنعتی داخل لوله‌ ها انجام می‌ شود. همچنین، با افشانه شدن آب بر سطح گرم کویل‌ ها و برخورد آن با بدنه لوله‌ ها، در کنار حرکت هوای عبوری درون برج، بخشی از رطوبت به بخار تبدیل شده و در نتیجه دمای سیال داخلی کاهش پیدا می کند. مراحل بعدی خنک‌ سازی مشابه روند عملکرد برج‌ های مدار باز دنبال می‌ شود.

لازم به ذکر است با وجود آن‌ که در برج‌ های مدار بسته، آب چرخشی وارد مبدل‌ های حرارتی یا کندانسور های مجزا نمی‌ شود، عملیات تخلیه آب اشباع و حذف رسوبات ته‌ نشین‌ شده در کف تشتک باید به‌ صورت منظم و ترجیحاً ماهیانه انجام شود، تا آلاینده‌ هایی نظیر گرد و غبار، ذرات معلق، حشرات و برگ‌ ها از سامانه خارج شوند.

برج خنک کننده

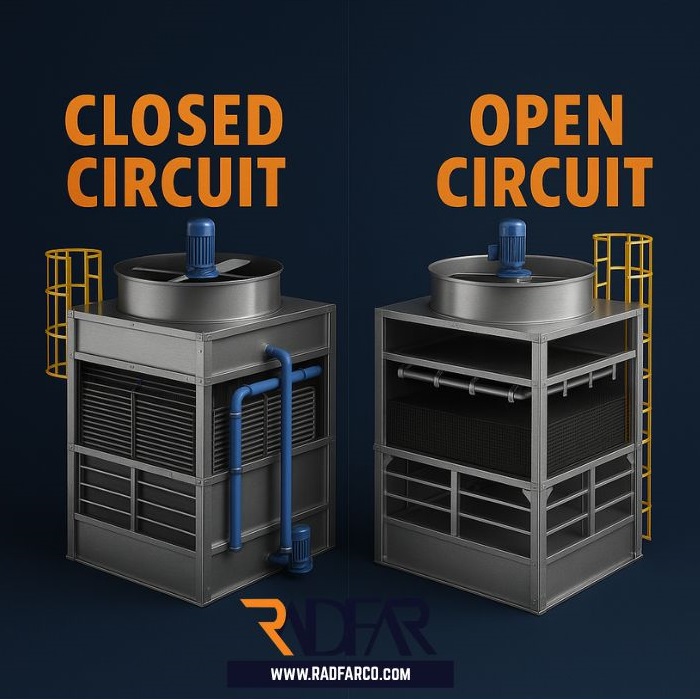

تفاوت برج خنک کننده مدار باز و مدار بسته

تفاوت برج خنک کننده مدار باز و مدار بسته

برج خنک‌کننده مدار باز

باز راندمان خنک‌سازی بالایی دارد و می‌تواند دمای آب را به سطح پایین‌تری برساند. با این حال، مصرف آب آن زیاد است، نیاز به نگهداری بیشتری دارد و در معرض رسوب‌گذاری و آلودگی محیطی قرار دارد. همچنین عملکرد آن به شرایط آب‌وهوایی وابسته است. هزینه نصب و راه‌اندازی این نوع برج نسبتاً پایین‌تر است.

برج خنک‌کننده مدار بسته

مصرف آب کمتری دارد، نگهداری آن آسان‌تر است و به‌دلیل بسته بودن مدار، احتمال رسوب‌گذاری و آلودگی محیطی در آن کمتر است. این نوع برج در شرایط مختلف آب‌وهوایی عملکرد پایدار‌تری دارد. با این وجود، راندمان خنک‌سازی آن در حد متوسط است و هزینه نصب و راه‌اندازی آن نسبتاً بالاتر می‌باشد.

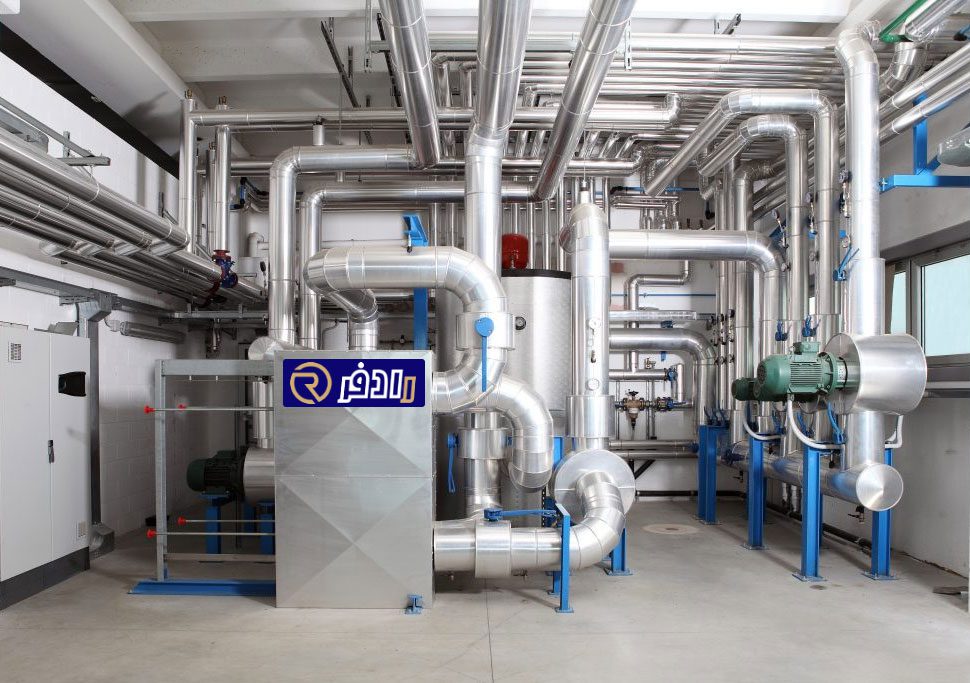

طراحی سیستمهای برودتی و موتورخانه توسط صنایع رادفر

تهویه مطبوع

مورد استفاده در ساختمان های بزرگ مانند: ادارات، کارخانه ها، بیمارستان ها، هتل ها، سالن های همایش و مجتمع های تجاری

اطلاعات بیشتر
Use of ice bank in gatherings and mourning processions

آب سردکن صنعتی

استفاده از آب خنک شده توسط آیس بانک برای تهویه، پخت و پز و نوشیدنی در اجتماعات بزرگ مانند موکب ها و هیئت های عزاداری

با ما تماس بگیرید

گاوداری صنعتی

کاربرد آیس بانک در گاوداری های صنعتی

مورد استفاده برای خنک سازی سریع شیر و کاهش بار میکروبی آن با هدف طولانی تر کردن زمان نگهداری شیر و نیز برای بهبود عملکرد چیلر

اطلاعات بیشتر

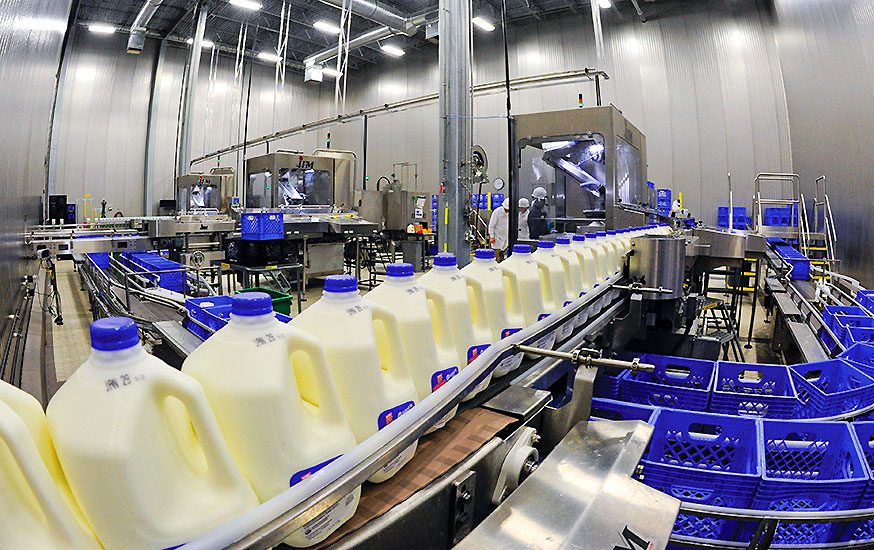

کاربرد آیس بانک در تولید محصولات لبنی

کارخانجات لبنی

استفاده در مراحل تولید، واحدهای جمع آوری شیر و پروسه دریافت شیر و پاستوریزاسیون و نیز در سردخانه انبار محصول تولیدی

اطلاعات بیشتر

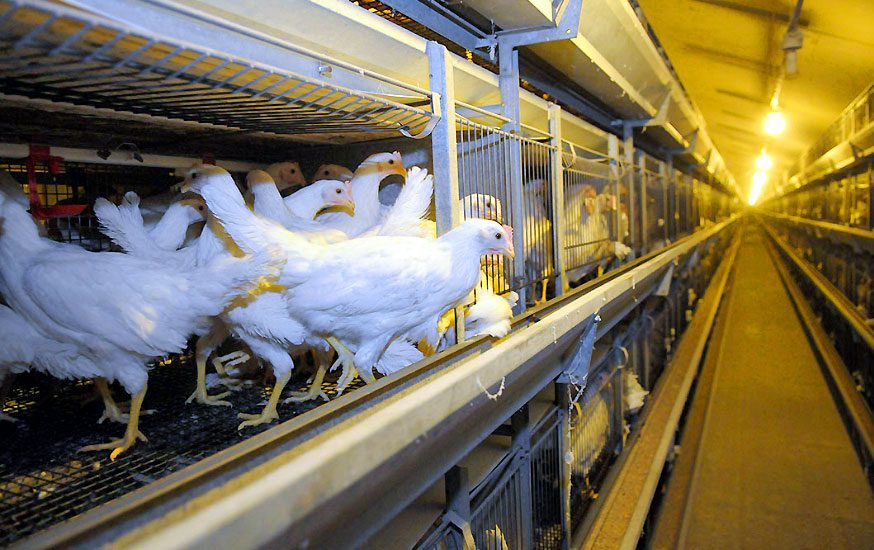

استفاده از آیس بانک در مرغداری

صنایع مرغداری

برای خنک سازی محیط سالن های نگهداری طیور و نیز سردخانه انبار تخم مرغ های تولیدی

اطلاعات بیشتر

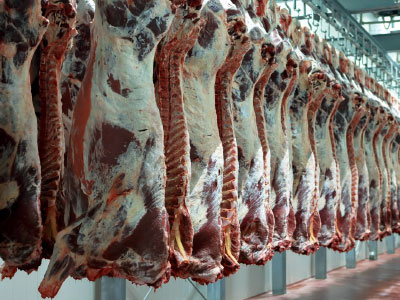

انبار و نگهداری گوشت قرمز از کاربردهای سردخانه

کشتارگاه ها

برای خنک سازی گوشت با آب سرد جهت تسریع در روند پاکسازی و جداسازی آلایش ها

با ما تماس بگیرید

کاربرد چیلر در صنایع پلاستیک

صنایع پلاستیک

استفاده از آب سرد برای خنک کردن قالب ها و محصولات در طول فرآیند تولید محصولات پلاستیکی

با ما تماس بگیرید

استفاده از آیس بانک در کارخانه های تولید مواد غذایی

مواد غذایی

استفاده از آب سرد در خط تولید پنیر پیتزا و نیز جهت نگهداری مواد اولیه

با ما تماس بگیرید

طراحی جدید مبدل حرارتی برای برج خنک کننده مدار باز

گروه صنعتی رادفر نسل جدیدی از مبدل های حرارتی را برای استفاده در مدار برج های خنک کننده مدار باز طراحی کرده است؛ با قرارگیری این مبدل در مسیر گردش آب برج خنک کننده مدار باز شما تبدیل به برج خنک کننده مدار بسته می شود. برای کسب اطلاعات بیشتر تماس بگیرید.

گروه کارخانجات صنعتی رادفر با بیش از ۳۰ سال تجربه در زمینه تولید تجهیزات برودتی، با رعایت موارد ذکر شده سعی کرده  تا از دانش و فناوری روز دنیا برای طراحی و ساخت برج های خنک کننده خود استفاده کند.

برج های خنک کننده همانند دیگ های بخار با ظرفیت های مختلف برای کاربرد های گوناگون طراحی و تولید می شوند. محصولات ما از مواد اولیه با کیفیت و با استفاده از فناوری های پیشرفته ساخته می شوند تا عملکردی ایمن و کارآمد داشته باشند.

همچنین خدمات پس از فروش مناسبی را برای برج های خنک کننده خود ارائه می دهیم تا مشتریان بتوانند از دستگاه خود به مدت طولانی و با خیال آسوده استفاده کنند.
