بررسی تخصصی کمپرسورها

بررسی تخصصی کمپرسورها



کمپرسور های یک مرحله ای سانتریفیوژ (گریز از مرکز):



از موارد مورد توجه کمپرسورهای گریز از مرکز میتوان به جریان شعاعی آن اشاره نمود.

سیال با پیروی از جریان ساکشن از پره های شعاعی به مرکز سیستم وارد شده و توسط نیروی گریز از مرکز به اطراف محیط پروانه دوار هدایت می گردد که این عمل سبب فشرده شدن سیال ورودی می‌شود.



پیش از آنکه سیال به مرکزیت پره های دوار بعدی هدایت شود از یک پخش کننده و یک قسمت حلزونی عبور خواهد کرد که در این قسمت انرژی جنبشی به نیروی فشار استاتیکی تبدیل خواهد شد.



نسبتهای فشارهای هرمرحله،همان نسبت فشار کلی کمپرسور نامیده می شود.
سرعت سیال ورودی بعد عبور از هر پروانه دوار بسیار زیاد می شود.
دمای سیال ورودی در بخش ساکشن هر یک از مراحل نقش بسیار مهمی در راندمان کمپرسور دارد و به همین خاطر است که سیستم تبادل حرارت بین هر مرحله الزامی می باشند.

پروانه های دوار شامل دو نوع طرح باز و طرح بسته می باشند.
از پروانه های دوار طرح باز در سیستم‌های تراکم هوا استفاده می شود !پروانه ها عموما از آلیاژ فولاد ضد زنگ و یا آلومینیوم ساخته و تولید می‌شوند.
سرعت گردش این کمپرسورها در مقایسه با انواع دیگر بسیار بالا بوده به طوری که در حدود ۱۵۰۰۰ تا rpm ۱۰۰۰۰ میباشند.



عموم کمپرسورهای چند مرحله ای شامل دو پروانه دوار می باشند که بر روی هر کدام از انتهای محور گرداننده استقرار یافته که بارهای محوری تولید شده توسط اختلاف فشار را از بین می برند.



گروه کارخانجات صنعتی رادفر

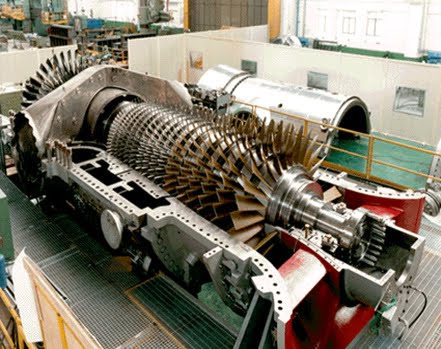

کمپرسورهای دینامیکی محوری:



یک کمپرسور داینامیکی از نوع (axial) دارای سیستم جریانی محوری می باشد که سیال از لابلای ردیفهای پره های ثابت و متحرک در درازای محور گرداننده کمپرسور عبور می کند.
در این صورت سرعت سیال به تدریج همراستا با اینکه پره های غیر متحرک توان جنبشی را به نیروی فشار تبدیل می کنند بالا میرود.



در این نوع کمپرسور ها عموماً از یک استوانه متعادل کننده بهره گرفته می شود تا نیروی فشار مرکزی را به تعادل برساند.



عموما کمپرسورهای محوری از کمپرسورهای داینامیکی نوع سانتریفیوژ کوچکتر می باشند و سرعت آنها در حدود یک ‌چهارم بالاتر است و این کمپرسورها برای حجم جریان بالا در حدود فشار متوسط مورد استفاده قرار می‌گیرند.
