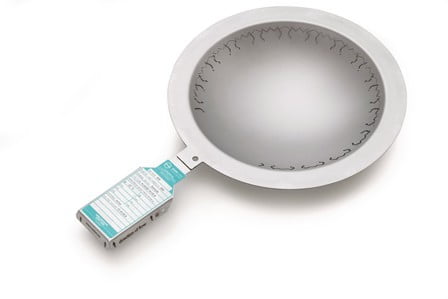

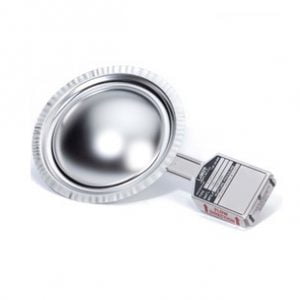

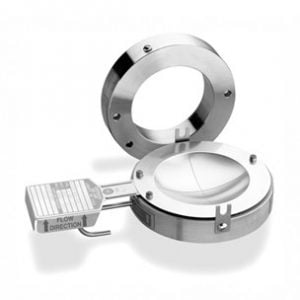

راپچر دیسک چیست؟

راپچر دیسک که با نام دیسک انفجاری یا دیافراگم انفجاری نیز شناخته می‌شود، یک تجهیز حیاتی برای کنترل فشار است و برای محافظت از مخازن تحت فشار یا تجهیزاتی که ممکن است با افزایش ناگهانی فشار یا ایجاد خلاء شدید مواجه شوند، به کار می‌رود.

این دیسک‌ها معمولاً بر روی مخازن نصب می‌شوند و نقش مهمی در افزایش ایمنی سیستم دارند. همانطور که می‌دانیم، مخازن معمولاً مجهز به شیرهای ایمنی Pressure Safety Valve هستند که دارای setpoint مشخصی می‌باشند و در صورت رسیدن فشار داخلی مخزن به این نقطه، مسیر خروج سیال را باز می‌کنند تا از ترکیدگی مخزن جلوگیری شود. با این حال، اگر شیر اطمینان دچار خرابی مکانیکی یا زنگ‌زدگی شود و در نقطه setpoint واکنش لازم را نشان ندهد، فشار مخزن می‌تواند به سطح خطرناکی برسد. در چنین شرایطی، راپچر دیسک نقش حیاتی خود را ایفا کرده و با باز شدن کنترل‌شده، از آسیب احتمالی جلوگیری می‌کند.

گروه صنعتی رادفر در طراحی و بهره‌گیری از تجهیزات صنعتی، از راپچر دیسک‌ها برای تضمین ایمنی و عملکرد بهینه سیستم‌های تحت فشار استفاده می‌کند.

عملکرد راپچر دیسک

راپچر دیسک‌ها به روش‌های متنوعی عمل می‌کنند. برخی دارای شیارها یا برش‌های ویژه هستند و برخی دیگر با برخورد به یک تیغه فعال می‌شوند. اساس کار این دیسک‌ها بر پاره شدن دیافراگم تحت تنش فشار وارده است. زمانی که فشار داخل مخزن از حد مجاز فراتر رود، فشار وارد بر سطح راپچر دیسک باعث پارگی آن شده و فشار داخلی به سرعت کاهش می‌یابد، در نتیجه تنش وارد بر مخزن استیل نیز از بین می‌رود.

به دلیل اینکه طراحی راپچر دیسک بر اساس خواص مکانیکی مواد پایه انجام می‌شود، عملکرد آن بسیار دقیق و قابل اعتماد است. برای حفظ قابلیت اطمینان بالا در محیط‌های خورنده، روش‌های مختلفی به کار گرفته می‌شود. یکی از این روش‌ها، جلوگیری از تماس مستقیم دیافراگم با محیط خورنده با استفاده از لایه‌ای از تفلون مقاوم به خوردگی است که از تماس مواد با دیافراگم جلوگیری می‌کند.

روش دیگر، استفاده از مواد مقاوم به خوردگی مانند نیکل، مونل یا اینکونل است. این روش نه تنها برای راپچر دیسک بلکه برای شیرهای اطمینان نیز کاربرد دارد؛ اما با توجه به وزن بالای شیرهای اطمینان، هزینه آن‌ها نسبت به راپچر دیسک‌های مشابه در مخزن استیل به‌طور قابل توجهی بیشتر خواهد بود.

ویژگی‌های راپچر دیسک

ویژگی‌ها و مزایای کلیدی این تجهیزات شامل موارد زیر است:

• استفاده از مواد با کیفیت و مقاوم: انتخاب مواد اولیه با دوام و مقاوم در برابر خوردگی و فشار، باعث افزایش طول عمر و کارایی سیستم می‌شود. این خصوصیت در تجهیزاتی مانند دیگ بخار و چیلر تراکمی اهمیت ویژه‌ای دارد، زیرا تحمل دما و فشار بالا را ممکن می‌سازد و از خرابی زودرس جلوگیری می‌کند.

• ساختار مهندسی شده و طراحی بهینه: بهره‌گیری از طراحی اصولی و ساختار مناسب موجب می‌شود تا تجهیزات از لحظه شروع به کار تا پایان فرآیند، عملکرد یکنواخت و قابل اعتمادی داشته باشند. این موضوع به ویژه در سیستم‌های حساس مانند خطوط آبسرد کن صنعتی و سیستم‌های تبرید صنعتی اهمیت دارد.

• سرعت بالا در دستیابی به ظرفیت اسمی: تجهیزات قادر هستند با سرعت بالا به ظرفیت عملیاتی خود برسند، که باعث افزایش بهره‌وری و کاهش زمان راه‌اندازی سیستم می‌شود. این ویژگی در فرآیندهای تولیدی که زمان و دقت اهمیت دارد، بسیار حیاتی است.

• قابلیت تحمل شرایط محیطی سخت و دمای بالا یا پایین: این تجهیزات برای استفاده در محیط‌های خورنده، مرطوب و دماهای متفاوت طراحی شده‌اند و بدون کاهش عملکرد، دوام بالایی دارند.

• طراحی بدون نشتی: مهندسی دقیق تجهیزات باعث می‌شود که هیچگونه نشتی در حین کار رخ ندهد و ایمنی سیستم و محیط اطراف تضمین شود. این امر در تجهیزاتی مانند چیلر تراکمی و آبسرد کن صنعتی که در خطوط حساس غذایی یا دارویی به کار می‌روند، اهمیت بالایی دارد.

• افزایش طول عمر قطعات و فاصله اورهال‌ها: کاهش سایش و فرسودگی قطعات، باعث افزایش طول عمر شیرهای اطمینان و دیگر اجزای مرتبط می‌شود. این امر نیاز به تعمیرات مکرر را کاهش داده و هزینه‌های نگهداری را به طور چشمگیری کاهش می‌دهد.

• اجرای ساده و کاهش هزینه‌ها: نصب، بهره‌برداری و نگهداری این تجهیزات به‌صورت ساده و سریع انجام می‌شود و به کاهش هزینه‌های عملیاتی و افزایش بازده اقتصادی خطوط تولید کمک می‌کند.

• قابلیت استفاده در صنایع مختلف: این تجهیزات به گونه‌ای طراحی شده‌اند که در صنایع حساس غذایی، دارویی، پتروشیمی، سیستم‌های تبرید صنعتی و خطوط آیس بانک قابل استفاده باشند و عملکرد پایدار و ایمن ارائه دهند.

به طور خلاصه، استفاده از این تجهیزات با بهره‌گیری از مواد با کیفیت، طراحی مهندسی شده، تحمل شرایط سخت و کاهش هزینه‌های نگهداری، باعث افزایش طول عمر، امنیت و بهره‌وری در خطوط صنعتی می‌شود و نقش کلیدی در عملکرد بهینه سیستم‌های دیگ بخار، چیلر تراکمی و آبسرد کن صنعتی ایفا می‌کند.
