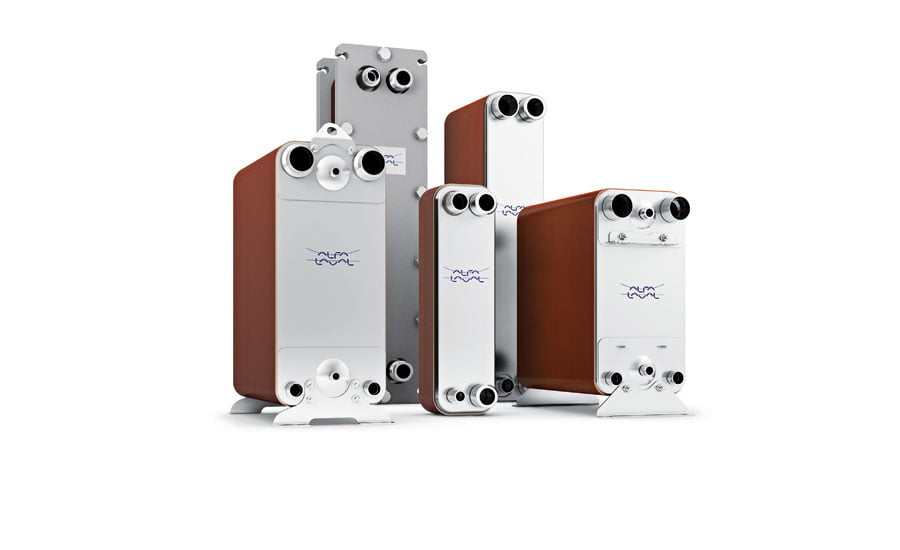

مبدل حرارتی صفحه ای آلفالاوال

مبدل حرارتی صفحه ای آلفالاول (Alfa Laval) شرکت خدمات فنی و مهندسی سوئدی می باشد، که توسط Oscar Lamm و Gustaf de Laval در سال ۱۸۸۳ تاسیس گردید. این شرکت، که در آغاز فعالیت در شاخه متفاوت از آنچه امروزه فعالیت می کند راه اندازی شده بود، در حال حاضر در زمینه تولید تجهیزات تخصصی-صنعتی و نیز تولید قطعات و لوازم مورد نیاز در صنایع سنگین و همچنین عرضه این محصولات، در بازار صنایع، فعالیت می نماید. مبدل حرارتی صفحه ای آلفالاوال alfa laval بعنوان پیشگام صنایع برودتی و حرارتی با راندمان نود درصد و ابعاد بسیار کوچک بعنوان بهترین گزینه جهت تامین آبگرم بهداشتی مصرفی و سیستم های سرمایش و گرمایش می باشد.

در مبدل های صفحه ای آلفالاوال، جهت عملکرد مناسب مبدل های صفحه ای صافی ، سختی گیر و شیر یکطرفه مورد نیاز می باشد.



گروه کارخانجات صنعتی رادفر



انواع مبدل حرارتی صفحه ای آلفالاوال:

مبدل حرارتی صفحه ای آلفالاول، در دو مدل گسکتی (واشردار) و جوشی تولید می شوند.



مبدل حرارتی صفحه ای آلفالاوال جوشی:

مبدل حرارتی صفحه ای آلفالاوال، مدل جوشی ساخته شده از صفحات نازک استنلس استیل ۳۱۶ که دارای شیارهای موزون جهت هدایت و انتقال سیال ما بین صفحات و انتقال حرارت ساخته شده اند. مبدل حرارتی جوشی در ۵ مدل با طراحی و کارایی متفاوت تولید می شوند.

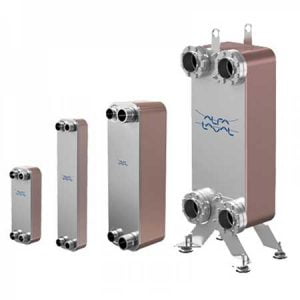

مبدل حرارتی صفحه ای آلفالاوال مدل CB

مبدل حرارتی صفحه‌ای آلفالاوال، مدل CB جوشی از صفحات بسیار نازک استیل ۵۰ میلی‌متر ساخته شده است که توسط جوش مس در کوره بدون هوا (خلاء) جوشکاری می‌شوند و قابلیت تحمل فشار و دماهای بالا را دارند. این مبدل جوشی، بسته به نیاز پروژه، می‌تواند به‌صورت تک‌گذر، دوگذر و یا چندگذر طراحی شود. از مبدل حرارتی جوشی مدل CB در کاربردهای گرمایشی مانند حرارت مرکزی، تولید آبگرم مصرفی، استخر، ذوب برف، سیستم‌های سرمایشی و حتی در برخی موارد به‌عنوان اویل کولر استفاده می‌شود.

همچنین، برای افزایش بازدهی سیستم‌های حرارتی و برودتی، استفاده از مخزن استیل به‌عنوان ذخیره و نگهداری سیال توصیه می‌شود. این مدل مبدل از ظرفیت ۸۰۰ لیتر بر ساعت تا ۱۸۵۰۰ لیتر بر ساعت و با ظرفیت حرارتی ۴۰,۰۰۰ تا ۸۰۰,۰۰۰ کیلوکالری بر ساعت تولید می‌شود.



گروه کارخانجات صنعتی رادفر



ویژگی های مبدل حرارتی صفحه ای آلفالاوال:



مبدل حرارتی صفحه‌ای آلفالاوال، با فشار کاری حداقل ۱۵ بار و حداکثر ۴۰ بار (بسته به مدل)، با راندمان بسیار بالا قادر است آبگرم مصرفی فوری و بهداشتی را با کمترین هزینه و بدون اتلاف انرژی تأمین کند.

در سیستم‌های گرمایش از کف، هنگام استفاده از مبدل حرارتی صفحه‌ای آلفالاوال، به ازای هر متر طول لوله PEX نصب‌شده در کف، حدود ۱۳۶ کیلوکالری ظرفیت گرمایش برای انتخاب مبدل حرارتی مورد نیاز در نظر گرفته می‌شود.

این مبدل‌ها قابلیت استفاده در سیستم‌های مایع به مایع، بخار به مایع و گاز به مایع را دارند و با وجود بازده عملیاتی بالا، بسیار کم‌حجم بوده و فضای کمی را اشغال می‌کنند.

طراحی خاص صفحات مبدل حرارتی صفحه‌ای آلفالاوال به گونه‌ای است که با ایجاد آشفتگی در سیالات، انتقال حرارت بهینه می‌شود و خاصیت خودتمیزکنندگی مبدل نیز حفظ می‌گردد. گروه صنعتی رادفر عرضه‌کننده و مشاور تخصصی این مبدل‌ها، با ارائه خدمات فنی و مهندسی، انتخاب و بهره‌برداری بهینه از تجهیزات حرارتی را برای صنایع مختلف امکان‌پذیر می‌سازد.

جوشکاری صفحات مبدل حرارتی صفحه‌ای آلفالاوال در شرایط خلاء انجام می‌شود که این فرآیند موجب استحکام بالای مبدل در فشار و دمای عملیاتی بالا شده و امکان اتصال دقیق هزاران نقطه بین صفحات را فراهم می‌کند، در نتیجه بازده عملکرد مبدل به‌طور چشمگیری افزایش می‌یابد.

جنس تمام صفحات مبدل حرارتی صفحه‌ای آلفالاوال از استنلس استیل (SS316) است و مدل‌هایی که با CB شروع می‌شوند نشان‌دهنده مبدل‌های حرارتی صفحه‌ای با جوش مس (Copper Brazed) هستند. کیفیت و کارآمدی این مبدل‌ها به اندازه‌ای بالاست که ۶۵ درصد سهم بازار جهانی مبدل‌های حرارتی صفحه‌ای در اختیار شرکت آلفالاوال است.

مدل مبدل حرارتی مناسب برای شرایط خاص بر اساس نوع سیالات درگیر، فشار و دمای دو طرف و دبی سیال مصرفی، توسط نرم‌افزار CAS کمپانی آلفالاوال محاسبه می‌شود و در صورت نیاز، مشخصات فنی با سربرگ رسمی Alfa Laval ارائه خواهد شد.

همچنین، شرکت آلفالاوال تولیدکننده انحصاری مبدل‌های با جوش استیل (Alfa Nova) با علامت اختصاری AN است که برای فرآیندهایی که نیازمند استفاده از تجهیزات تمام استیل هستند کاربرد دارند. استفاده از این مبدل‌ها در سیستم‌های حرارتی مختلف، از جمله خطوطی که شامل دیگ بخار هستند، باعث افزایش راندمان و کاهش مصرف انرژی می‌شود.
